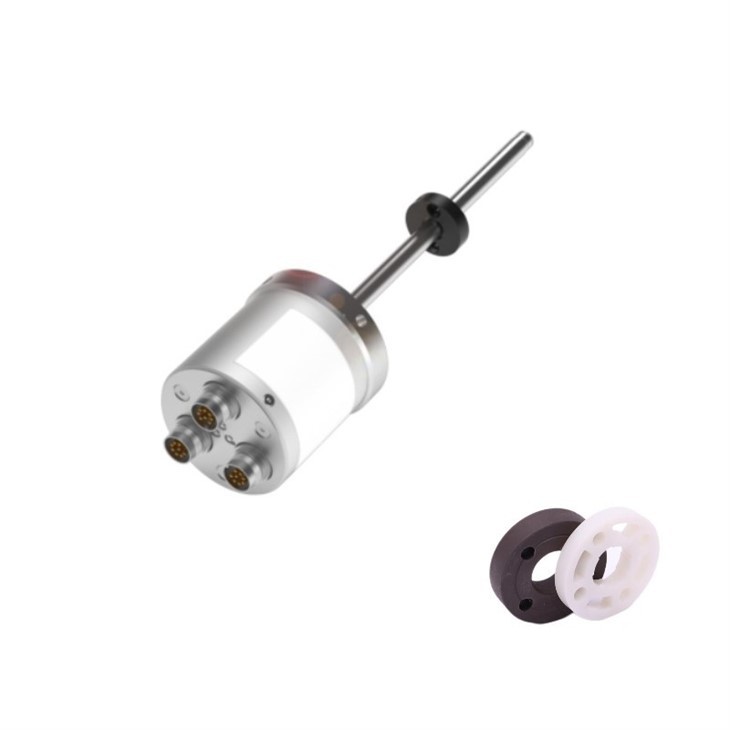

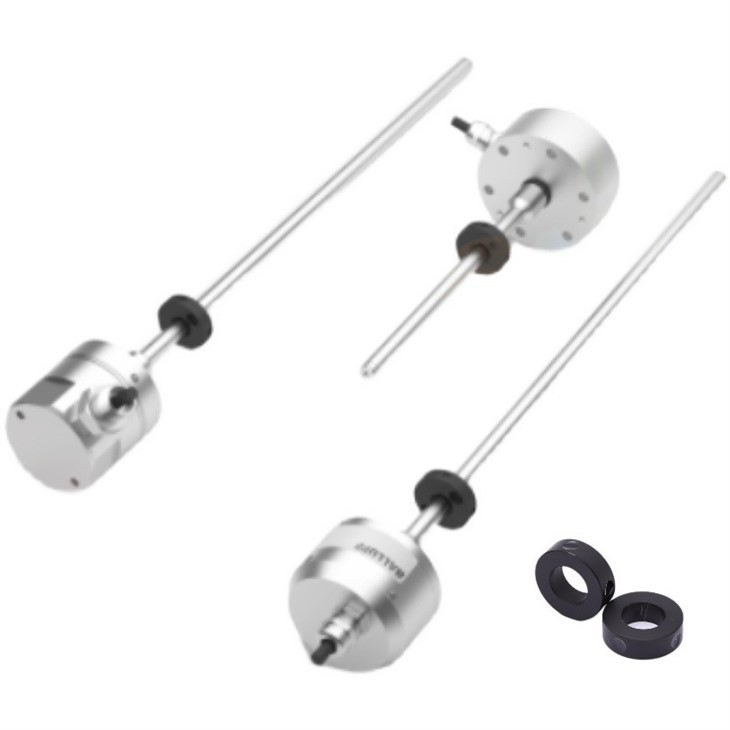

Magnetostriktiv Förskjutning Sensor

Magnetostriktiv Förskjutning Sensor

Magnetostrictive Displacement Sensor är en sensor som används för att mäta den linjära förskjutningen av föremål. Den utnyttjar egenskapen med liten deformation av material under inverkan av ett externt magnetfält för att uppnå förskjutningsmätning. Magnetostriktivt fenomen hänvisar till fenomenet där vissa material genomgår en riktningsomvandling av magnetiska moment under inverkan av ett magnetfält, vilket resulterar i små förändringar i materiallängd.

Strukturera:

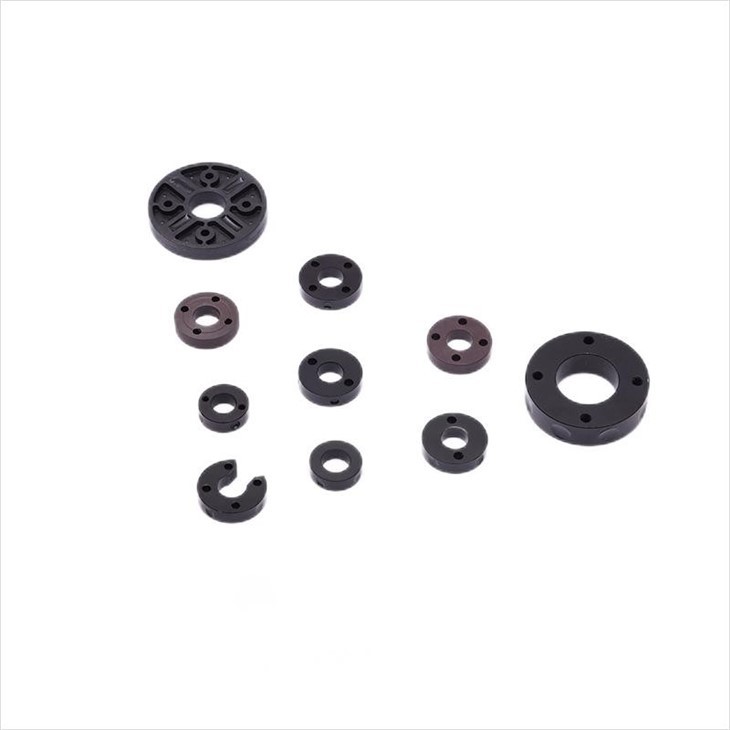

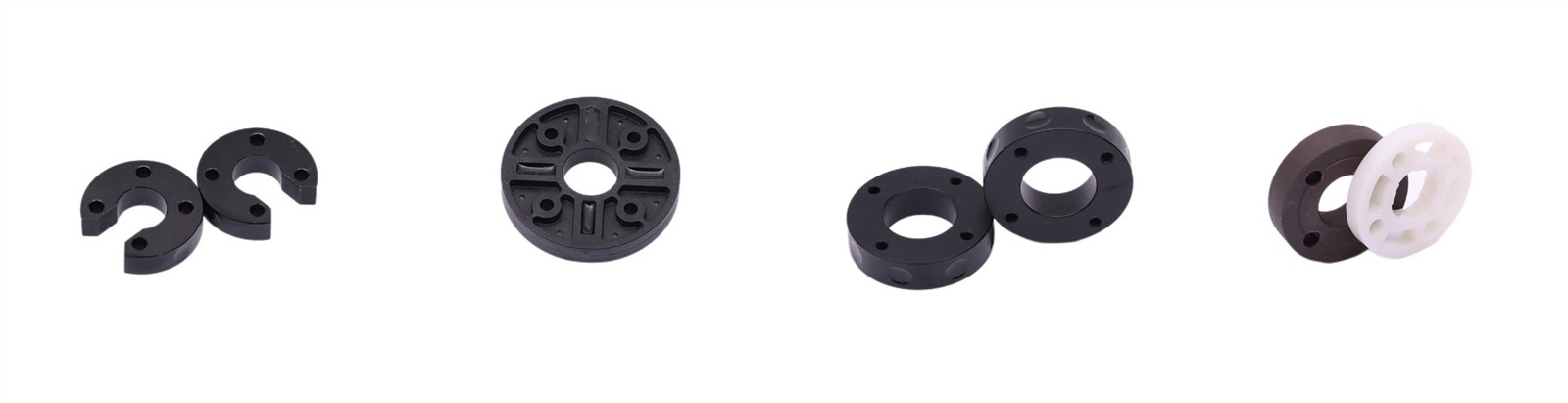

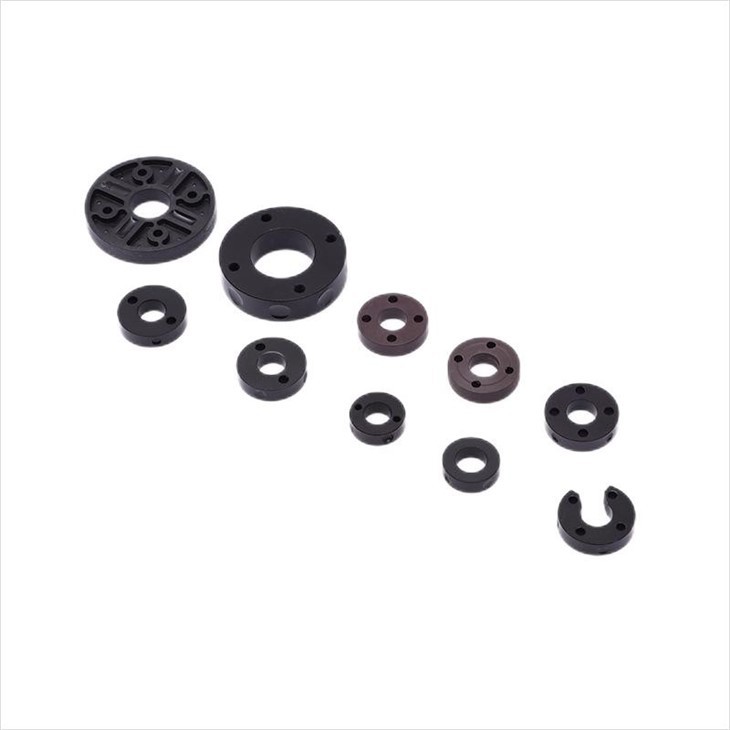

Sensorer består vanligtvis av två delar: en styrstav med magnetiska markeringar och en fast magnetisk ring. Den magnetiska ringen är en källa till magnetfält, som verkar på styrstaven genom dess genererade magnetfält. Ett magnetiskt avkänningselement är inbäddat inuti styrstången, som kan känna av de magnetiska förändringarna av styrstången och sedan bestämma dess förskjutning. När ett externt magnetfält appliceras på den magnetiska ringen kommer ringens magnetiska egenskaper att förändras, vilket resulterar i en lätt expansion och sammandragning av vågledarstaven.

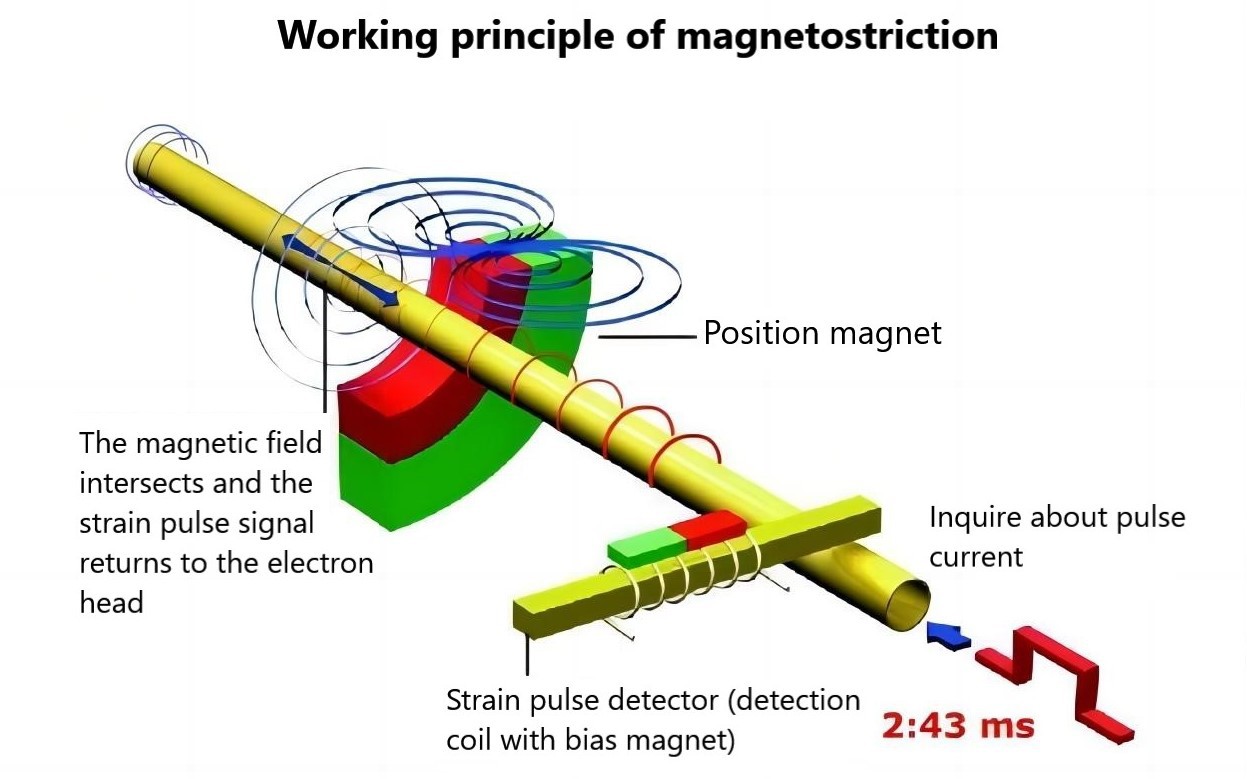

Princip:

Genom att mäta magnetfältsförändringarna på vågledarstaven kan sensorn exakt beräkna vågledarstavens förskjutning och därigenom uppnå syftet med att mäta förskjutning.

Egenskaper och tillämpning:

Denna typ av sensor har fördelarna med hög mätnoggrannhet, snabb svarshastighet och hållbarhet, vilket gör den allmänt använd i många industriella applikationer, såsom förskjutningsövervakning av mekanisk utrustning, vätskenivåmätning, robotstyrning och andra områden.

1. Återkoppling eller förinställning av servohydraulcylinderns kolvposition;

2. Återkoppling eller förinställning av slipmaskinens position;

3. Träbearbetningspositioneringskontroll;

4. Detektering och kontroll av öppningen av vattenturbinens ledskenor;

5. Formning av papper och plastfilm;

6. Extruderingsformmaskiner;

7. Formblåsning;

8. Byggmaskiner;

9. Metallformning/skjuvstämpling;

10. Annan mekanisk positionerings- och förskjutningsdetektering;

11. Damportar;

12. Förskjutningskontroll av verktygsmaskiner för gjutning och smide;

13. Placering och övervakning av mallar för formsprutningsmaskiner;

14. Detektering och kontroll av öppningen av ångturbinens luftmotståndsventiler;

15. Glaspressning;

16. Renovering av plastmaskiner;

17. Pneumatisk cylinder;

18. Stålvalsning;

19. Livsmedelsbearbetning;

20. Hamnmaskineri;

21. Servosystem för fartygsstyrinrättningar;

22. Återkoppling eller förinställning av servocylinderkolvens position.
