Ferritring- och bågmagneter: Motorbehov, kostnadsfördelar och marknadsutsikter

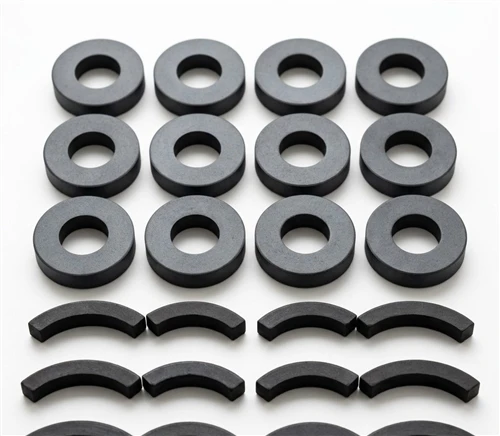

Ferritring och bågmagneter för motorer och pumpar

Ferritring och bågmagneterlämna aldrig vår orderbok. Cirkulationspumpar för hushåll, tvättmaskiner, spiskåpor, badrumsfläktar, små vattenpumpar - nästan var och en av dessa körs på en ring av ferritbågssegment, och volymen fortsätter att växa i takt med att pump- och apparattillverkare går över till effektivare motorkonstruktioner. Vi pressar mer av dessa delar på en månad än vad de flesta butiker kör på ett år, och mixen växlar hela tiden mot tunnare bågar med högre precision.

Ferritmagnetegenskaper och överväganden vid motordesign

Ferrit är det naturliga valet för dessa motorer, och inte bara på priset. Materialet är ett keramik och rostar inte, så det finns ingen plätering att budgetera för, och det tål den blöta, ibland ångande luften runt pumpar utan något skydd. Råvaran är järnoxid plus strontium eller bariumkarbonat - inget innehåll av sällsynta jordartsmetaller - så priset följer inte NdPr-marknadssvängningar. Det finns ett beteende som varje motordesigner lär sig tidigt: ferritens tvångsförmåga sjunker i kallt väder. En kylkompressor eller en utomhuspump som startar i ett ouppvärmt rum i januari ser en svagare magnet än den hade i juli, och designen måste lämna tillräckligt med marginal på avmagnetiseringskurvan för den morgonen. Energiprodukten ligger nära 3 till 4 MGOe för Y30-klassmaterial, mot 35 MGOe och uppåt för sintrad neodym (NdFeB), så segmentgeometrin och polantalet måste göra mer av jobbet.

Ferritbågsmagnettillverkning och kvalitetskontroll

Ett typiskt vattenpumpset för oss är en ring av bågsegment, Y30 eller Y30BH klass, radiellt magnetiserade - två poler för små hushållspumpar, fyra eller sex segment per polpar för större ramar. Automotive lägger till ytterligare ett lager, från kylfläktmotorer till sensorer och ställdon som tolererar lågenergiprodukten men kräver stabilt beteende under år av temperaturcykler. Det som skiljer ett bra segment från ett marginellt är osynligt på en ritning: bågen måste hålla sin korda, tjocklek och koncentricitet inom snäva gränser efter slipning, eller så finns det luftgap som konstruktören beräknat endast på papper.

När man jämför offerter är en användbar vana att jämföra kostnaden per enhet magnetisk energi snarare än priset per styck, och att fråga varje budgivare hur de tar prov på magnetiskt moment per skottsats. En leverantör som svarar med ett testat nummer och en avslagsfrekvens kör den process du vill; en som svarar med betygsnamnet från ritningen säljer dig ett tryck, inte en del. Vi har citerat ersättningsorder som startade exakt så här: en sats, en bullrig pump som kom tillbaka från fältet och en köpare som läste testintyg efter att skadan skett. Ferritring- och bågmagneter i Y20 till Y35-kvaliteter är vår dagliga produktion, i ring-, båge-, block- och injicerade format. När det gäller marknadsutsikterna: en rapport vi stötte på i höstas sätter segmentet på ett stadigt tillväxtspår fram till 2033 med cirka 6,8 procent per år, och vår egen orderbok säger samma sak i leveransscheman.
