Magnetisk kretsdesign av magnetisk separator och introduktion av magnetstorlek och material

Magnetisk kretsdesign av magnetisk separator och introduktion av magnetstorlek och material

En sluten slinga genom vilken det magnetiska flödet koncentreras kallas en magnetisk krets. Magnetseparatorns magnetiska system behöver generera ett magnetfält med en viss styrka och kräver att det mesta av magnetflödet i magnetfältet kan koncentreras genom sorteringsutrymmet. Magnetsystemets höjd, bredd, radie och antal poler, den magnetiska potentialskillnaden mellan intilliggande magnetiska poler, polstigningen, förhållandet mellan polytans bredd och polgapets bredd, polens form och polytan, och avståndet från polytan till mitten av dess arrangemang, avståndet och så vidare har stor inverkan på magnetfältets egenskaper.

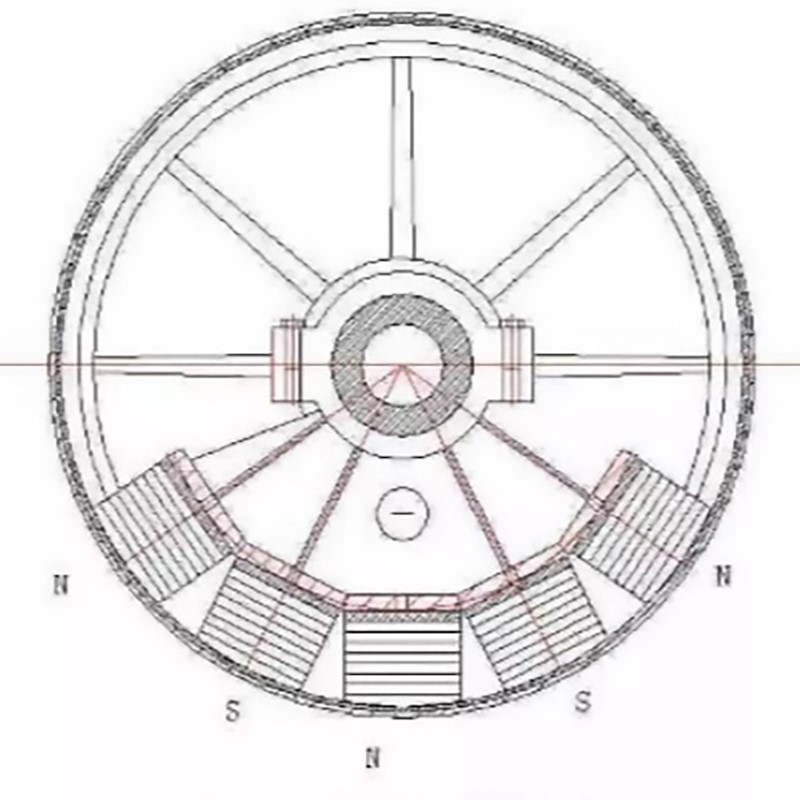

Som visas i figuren tas den magnetiska separatorn som ett exempel. Den magnetiska kretsdelen antar ett fempoligt magnetiskt system. Varje magnetisk pol är gjord av ferrit- och NdFeB-permanentmagnetblock och är fixerad på den magnetiska styrplattan med skruvar genom mitthålet på magnetblocket. Ovan är den magnetiska styrplattan fixerad på cylinderns axel genom fästet, det magnetiska systemet är fixerat och cylindern kan rotera. Polariteten hos de magnetiska polerna är anordnade växelvis längs omkretsen, och polariteten är densamma längs den axiella riktningen. Rullen gjord av rostfritt stål icke-magnetiskt material är placerad utanför det magnetiska systemet. Det icke-magnetiska materialet används för att förhindra att magnetfältslinjerna kommer in i urvalszonen genom cylindern och bildar en magnetisk kortslutning med cylindern. Delarna av tanken nära det magnetiska systemet bör också vara gjorda av icke-magnetiska material, och resten bör vara gjorda av vanliga stålplåtar eller hårdplastplattor.

För permanentmagnetseparatorn är permanentmagneten den viktigaste komponenten, och kvaliteten på permanentmagneten bestämmer dess prestandaegenskaper. De permanenta magneterna i magnetiska separatorer görs vanligtvis till en viss storlek (till exempel längd × bredd × höjd=85 × 65 × 21 mm), så de brukar kallas permanentmagnetblock eller helt enkelt magnetblock. De permanentmagnetmaterial som kan användas som magnetsystemet för den magnetiska separatorn inkluderar permanentmagnetferrit, alnico, järnkromkobolt och manganaluminiumjärn, samariumkobolt permanentmagnetmaterial och neodymjärnbor permanentmagnetmaterial. För närvarande är de vanliga permanentmagnetmaterialen som används i inhemsk magnetisk separationsutrustning huvudsakligen permanentmagnetferrit (strontiumferrit, bariumferrit), följt av NdFeB permanentmagnetmaterial.

Vid utformningen av det magnetiska systemet är det nödvändigt att välja vilket permanentmagnetmaterial som ska användas enligt de specifika förhållandena för olika aspekter. De påverkande faktorerna kan sammanfattas i följande aspekter:

1. Magnetisk fältstyrka: Ett konstant magnetfält bör genereras i det avsedda arbetsutrymmet. Styrkan på detta magnetfält avgör vilken typ av permanentmagnetmaterial som ska användas. De magnetiska egenskaperna hos NdFeB permanentmagneter är mycket högre än de hos ferrit.

2. Krav på magnetfältsstabilitet, det vill säga inverkan och anpassningsförmåga hos permanentmagnetmaterial till miljöfaktorer som temperatur, fuktighet, vibrationer och stötar

3. Mekaniska egenskaper, såsom seghet, flexibilitet och tryckhållfasthet hos magneter, etc.

4. Prisfaktor
